1、 概述

GSM 电梯无线对讲控制系统采用美国进口微处理器控制技术，稳定、可靠的工业级手机模块结合GSM手机网的优势，创造性的结合总线传输技术，能够在不改动电梯的外观和原有功能的基础上，可实现电梯与值班室或小区物业管理公司的联网与及时通讯，并可通过物业管理公司监控室对电梯的集中对讲和管理，本系统集应急呼叫、对讲、有线五方通话（选配）、紧急报警等多种功能于一体。在第一时间发现故障电梯，是实现电梯自动化管理的智能设备，主要用于电梯紧急状况时，被困乘客的紧急呼叫。为被困乘客提供最简单、快捷、有效的帮助，缓解被困乘客的紧张情绪。

2、功能简介

◆ 使用GSM公用网络紧急呼叫对讲。

◆ 紧急呼叫可同时向5组手机号码进项语音拨号。

◆ 本机自备应急电源，无电状态下可正常使用。

◆ 预存入的手机或电话号码不会因断电而丢失。

◆ 可选配有线五方通讯系统。

3、系统优点

◆ 利用GSM网络公网传输的可靠性。

◆ 无线与有线最佳结合，最大节约了系统运行成本。

◆ 整个系统施工极为简单、施工周期短、见效快。

◆ 距离无限制、全双工对讲、音质清晰。

◆ 可使用监控中心系统，也可直接手机、电话接警对讲。

4、技术指标

·内置工业级GSM模块

·接收灵敏度：≤0.1uv

·直流备电：12V/1.3AH

·尺    寸：190×210×46mm

·报警方式： GSM语音拨号方式

·调制方式：数字调频

·电梯接入数量：4部

·电源供应：直流12V

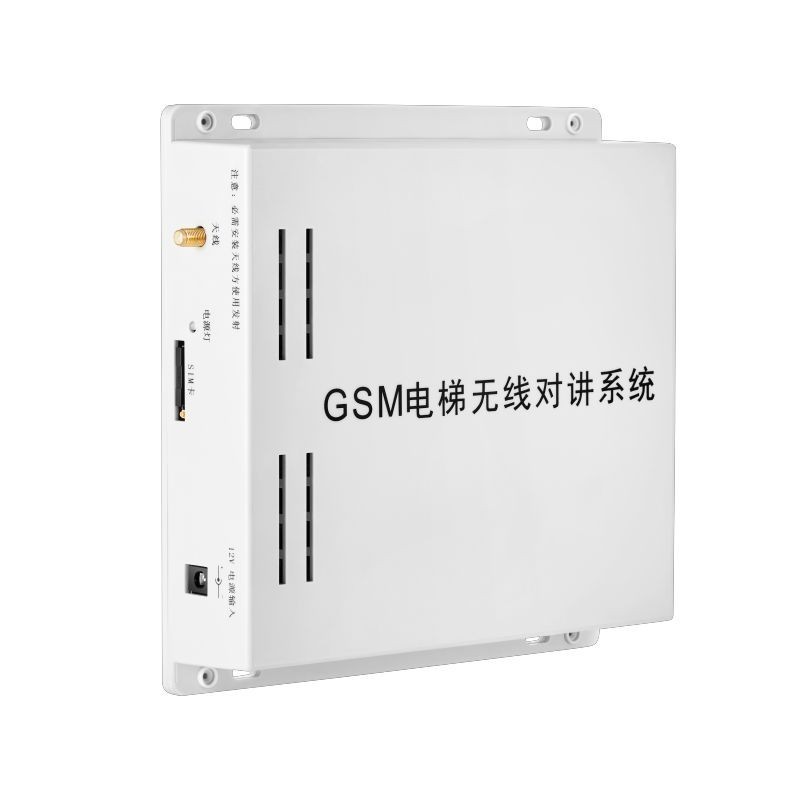

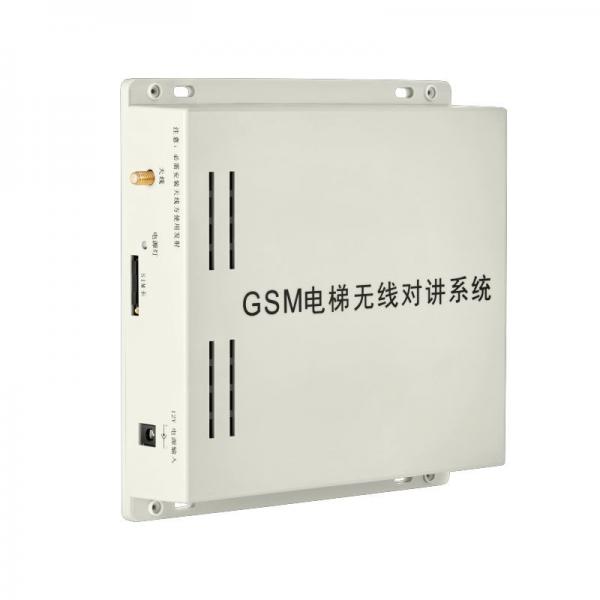

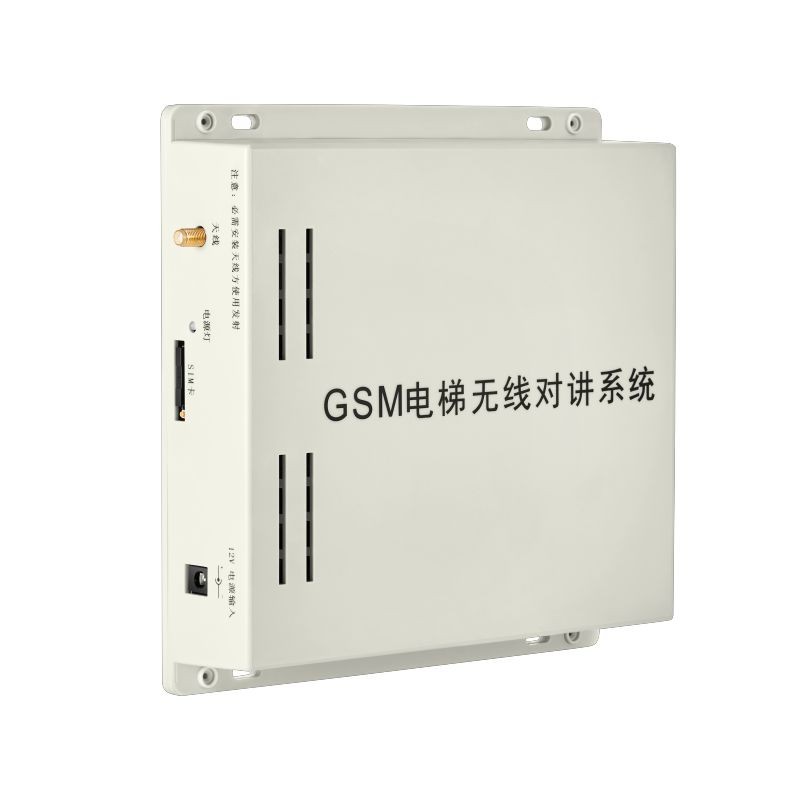

·外    观：

·工作环境：温度－30℃～＋60℃    湿度≤85%

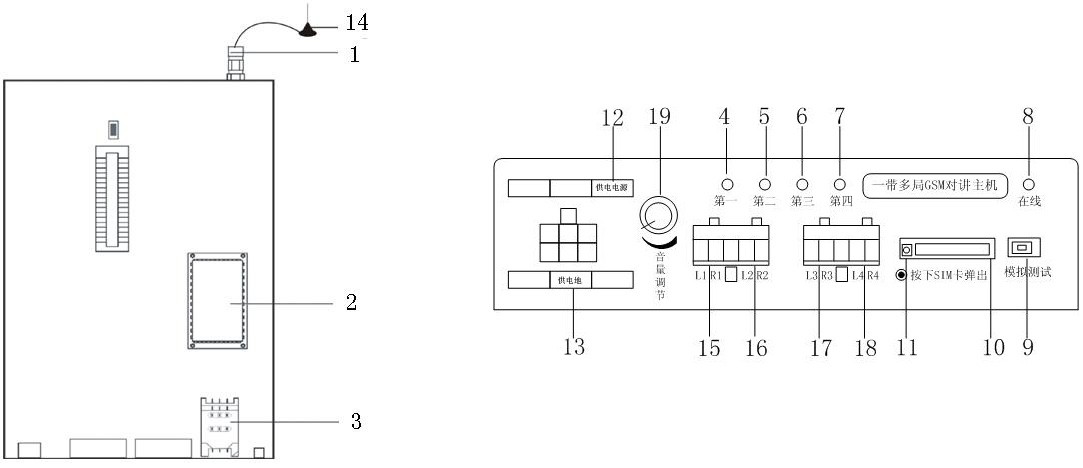

5、部件名称

1)天线座   2)GSM模块  3)SIM卡座   4)第一路工作灯     5)第二路工作灯    6) 第三路工作灯    7) 第四路工作灯     8) 在线指示灯    9) 模拟测试    10) SIM卡插口    11) SIM卡按钮    12)外接供电(12V)正极(红色)    13) 外接供电(12V)负极(黑色)    14)吸盘天线    15)第一路通话     16)第二路通话   17)第三路通话       18)第四路通话     19)音量调节钮

6、安装使用说明

6.1配线说明

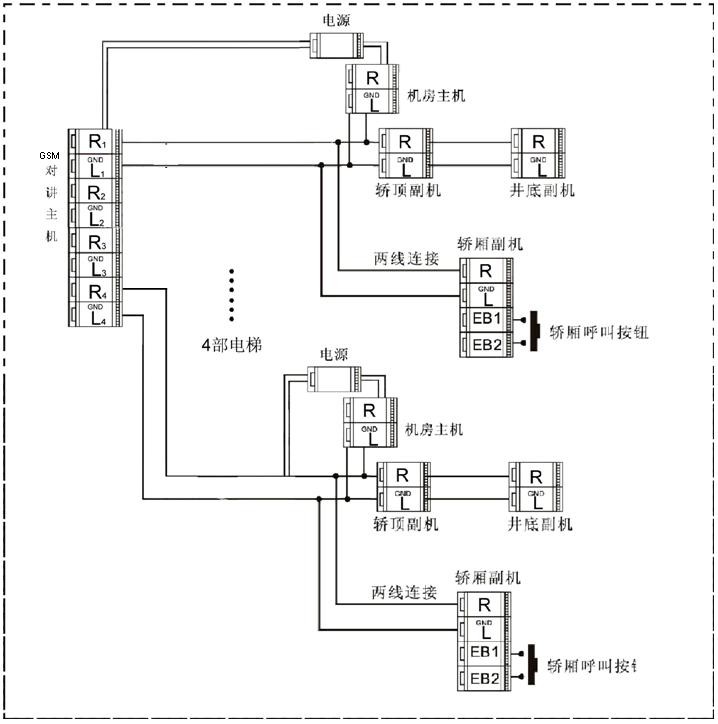

6.2系列结构图：

 6.3系统设置

·系统安装前应先安装SIM卡，用户需自行购买有金额支持的GSM网SIM卡，不设开机密码和开机PIN码，用户应首选当地GSM网络信号优质者之SIM卡为宜。

·将SIM卡插入系统的手机卡座内，按下SIM卡按钮弹出（部件10），使SIM卡安装槽弹出，放入SIM卡在安装槽内，依照原来位置轻轻压入。

 注：使用SIM卡前，应保证该SIM卡在手机上能正常接收和发送短信息；应在关掉电源时，才能插入SIM卡；通电开机延迟1分钟后（上网在线指示灯（部件8）每4秒闪动一次）才能正常设置使用。（收到短信时，④—⑦灯同时亮起）

·本系统的设置通过手机发短信到系统所带SIM卡号码进行。

·将供电箱接通220V电源。

·以下是用手机对应急呼叫系统短信操作的方法：

6.3.1功能设置操作：

① 首先使用前应设置管理员号码，报警电话可存5组手机号码，发送短信到系统的SIM卡号码。

例如：本系统号码为中国移动138××××9655，管理员号码为中国移动的138××××9755。用138××××9755的手机编辑短信：1#138××××9655#，系统号码收到此短信后自动保存，默认为第一组求救号码，2#+号码+#表示为第二组，以此类推，最多支持5组。

7、安装使用方法

（1）把GSM对讲系统分机、UPS电源和对讲主机（机房话机）安装在机房里。装上GSM对讲系统分机吸盘天线且将天线安装（吸附）在信号强的地方。根据系统结构图，将对讲分机与机房话机的RL线连接；再将机房话机由随行电缆线连接到轿顶、轿厢和底坑；注意R L线不要错接，而轿厢副机的EB2和EB1请接到紧急按钮上，（本系统请不要与其它系统共用线缆）；布好系统连接线。安装好GSM手机卡，先轻压SIM卡按钮，卡槽弹出，将手机卡放到卡槽内，再将其插入设备；并上好天线。打开电源开关（在UPS电源），主机上电源指示灯亮，播报开机语音，待开机完成后红绿指示灯1秒钟闪烁一次表明主机进入正常监控状态。

（2）初次处理请按上述使用说明设置好管理员和接警手机号码。若不更换内容不必再设置。

（3）在电梯故障时按下紧急按钮，系统即可向预设的手机号码拨号报警。当预存的手机或电话接通后可监听故障电梯现场和进入多方对讲。当电话号码没有拨通时，主机循环五次拨打预存电话号码。

（4）用户可远程拨号跟每部电梯对讲通话。用户拨打主机的手机号码，延时2秒，主机自动接通1号电梯进行对讲。

8、常遇到故障解决
